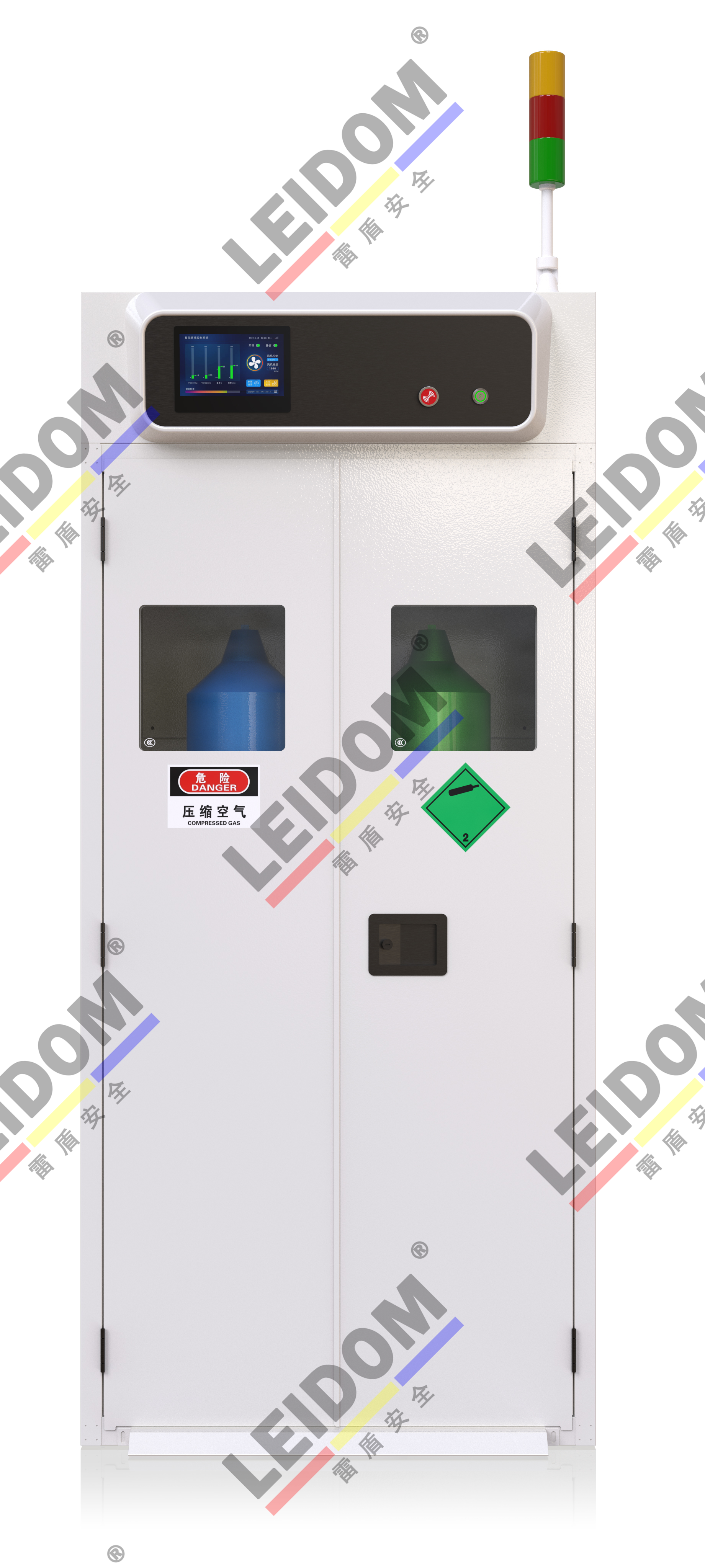

IOT智能物联气瓶柜（普通型）

设计依据： 本产品设计依据以下标准相关内容进行设计： 1.GB50646—2020（特气系统工程标准） 2.T/CCGA20003—2021（气体汇流排）等相关标准 3.防火门闭门器（GA93-2004） 4.标签规范： 5.建筑用橡胶结构密封件GB/T23661-2009

应用场景：适用于易燃、易爆、毒性、腐蚀性及对气体安全有特殊 要求的特殊气体的存储、输送

产品特性： 1.本产品设计符合国家相关标准，具合规性 2.本产品设计符合人体操作习惯，便于使用者操作 3.本产品具安全性、环保性 4.本产品设计充分考虑了运输及安装因素，便于相关操作

箱体技术参数：

1 柜体：双层结构，整体采用≥1.0mm优质冷轧钢板，数控折弯成型，经酸洗磷化预烘烤处理，表面环氧树脂静电喷涂，

白桔纹，达到防酸碱及防锈之效果。柜体内壁设置作业用气体面板。

2 门板：双层结构采用≥1.0mm优质冷轧钢板，门锁采用进口索斯科拉动开启式闸板锁（64-40-411-50）；

3 防爆视窗：设有开启式防爆视窗，视窗尺寸246*345mm，在柜体门不开的情况下通小视窗开启，可实现安全可靠的日

常操作，并便于日常检修及观察柜体内设备状态。拉手、锁具二合一设计，按压式开启，黑色，美观大方，便于操作；进

口AGC防爆玻璃视窗，厚度≥6.5mm，内夹金属丝，透明度达到 ****，安全性高，强度大；视窗采用可脱卸式锌合

金铰链，配备静电跨接，安全链接门体与柜体，起到保护作用。

4 自闭门系统：柜体配备自闭门系统，闭门器采用德国多玛TS68防火型闭门器，可实现柜门90°限位，便于操作，闭门

器符合GA93-2004标准，通过国家固定灭火系统和耐火构件质量监督检验中心检测合格，设计使用寿命≥30万次，使用时

运转平稳、灵活，轻触柜门可实现自动关闭。

5 气瓶支架：配备4个尺寸为245*245mm的铝合金模具成型气瓶支架，便于面板及气体管件安装，表面环氧树脂喷涂，配

有C型导轨，可上下自由调节高度，配备快接式不锈钢链条固定，长度22节，两头配弹簧扣，有效防止气瓶倾倒。气瓶双

层固定，更具安全性。

6 进气过滤网：门底部装有透气过滤网（金属网格夹过滤棉），可有效过滤空气中粉尘等颗类物，可手动调节，易于拆解

清理及更换。

7 安装孔：柜体底部预留安装孔4个，便于特殊环境下与地面进行固定连接，确保柜体安全；

8 斜坡：配备304不锈钢斜坡，便于钢瓶搬入搬出

9 标识：柜体设有清晰明确的安全标识牌，安全标识符合****规范，材质：

10 底部预留气体称安装孔，尺寸： 配置铝合金一体成型盖板，确保无称状态下使用。

11.6 气瓶周转车
